ZY08012 V1.0 Universal LCD Controller Board Multi Function Display Driver Board

Productgegevens

Plaats van herkomst: Shenzhen, China

Merknaam: TFT Driver Board

Certificering: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Modelnummer: ZY08012 V1.0

Betaling en verzendvoorwaarden

Min. bestelaantal: 1 stuk

Prijs: Please contact us for latest price

Verpakking Details: Op maat

Levertijd: 1~7 werkdagen

Betalingscondities: T/T, L/C, creditcard, Paypal

Levering vermogen: 5000,0 stuks per dag

Krijg Beste Prijs
Contact opnemen
Specificaties
Markeren:

ZY08012 V1.0 Universal LCD Controller Board

,

Multifunctioneel scherm stuurbord

,

ZY08012 V1.0 Display Driver Board

Functie:
koptelefoon-invoer en -uitvoer en 3 watt dubbelkanaals audioversterker-uitvoer
Interface signaal:
1xHDMI1.4, 1xDVI1.0 en 1xVGA
Output:
ondersteunt 2 poorten LVDS-uitgang
Afmeting:
139.0 x 53 mm
Bergingstemperatuur:
-20 ~ 60°C
Werktemperatuur:
-10 ~ 50℃
Functie:
koptelefoon-invoer en -uitvoer en 3 watt dubbelkanaals audioversterker-uitvoer
Interface signaal:
1xHDMI1.4, 1xDVI1.0 en 1xVGA
Output:
ondersteunt 2 poorten LVDS-uitgang
Afmeting:
139.0 x 53 mm
Bergingstemperatuur:
-20 ~ 60°C
Werktemperatuur:
-10 ~ 50℃
Beschrijving

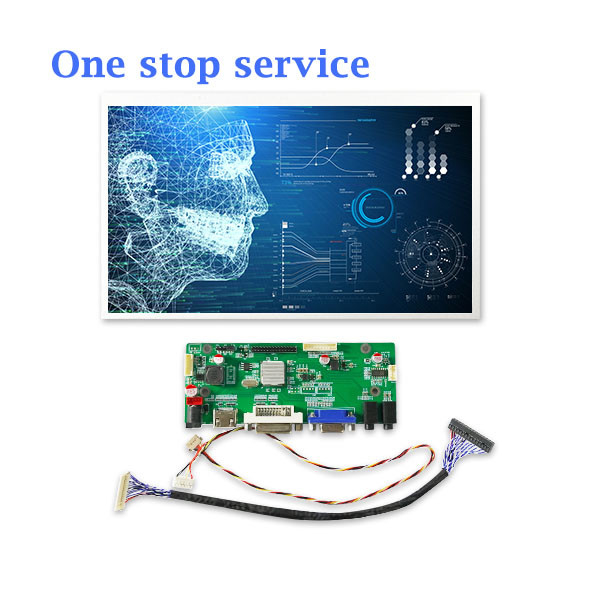

ZY08012 V1.0 Universal LCD Controller Board Multi Function Display Driver Board

TFT-paneelbeeldscherm met ZY08012 V1.0 Controller Board Multifunctional Display Driver Board



Beschrijving



ZY08012 V1.0 is een multifunctionele display driver board die 1xHDMI1 combineert.4, 1xDVI1.0 en 1xVGA-invoerinterface, ondersteunt 2 poorten LVDS-uitgang tot 186MHz, ondersteunt koptelefoon-ingang en -uitgang en 3 watt dubbelkanaals audioversterker-uitgang.




Kenmerken



Invoervermogen 12V gelijkstroominvoer /12V 680mA+/-10mA
Signalinvoer 1 HDMI-invoer /1 HDMI
Signalinvoer 1 VGA-invoer / 1 VGA
Signalinvoer 1 DVI-invoer /1 DVI
Signaaluitgang

6/8-bits enkel/dubbel LVDS-uitgang

6/8 LVDS

Audio-invoer 3.5 mm koptelefoon-invoer /3.5 mm
Audio-uitgang Hoofdtelefoonuitgang /3,5 mm
Audio-uitgang Spreker
andere I2C/ADC/UART



Interface Functie Beschrijving Grafiek

ZY08012 V1.0 Universal LCD Controller Board Multi Function Display Driver Board 0



Nee, dat is niet zo. Beschrijving
CN 6 ADC-interface /ADC
CN-nummer 9 Instelling van de spanning op het scherm
van de soort gebruikt voor de vervaardiging LVDS-uitgangsinterface /LVDS
van de soort gebruikt voor de vervaardiging van motorvoertuigen UART-interface
CN 7 I2C-businterface /I2C
CN 8 Toetsenbord interface
CN 12 3W luidspreker_L/R-uitgang /3

CN 13

Externe 3,5 mm koptelefoon-uitgangsinterface

van de soort gebruikt voor de vervaardiging

Externe 3,5 mm koptelefoon-invoerinterface

CN 5 Externe VGA-invoerinterface
CN 4 Externe DVI-invoerinterface
CN 3 Externe HDMI-invoerinterface
CN 1 Externe 12V gelijkstroom-invoerinterface
CN2 Ingebouwde 12V gelijkstroom-invoerinterface
van de soort gebruikt voor de vervaardiging van motorvoertuigen Interface voor het bedienen van achterlicht

Structurele Afmeting Grafiek



ZY08012 V1.0 Universal LCD Controller Board Multi Function Display Driver Board 1
