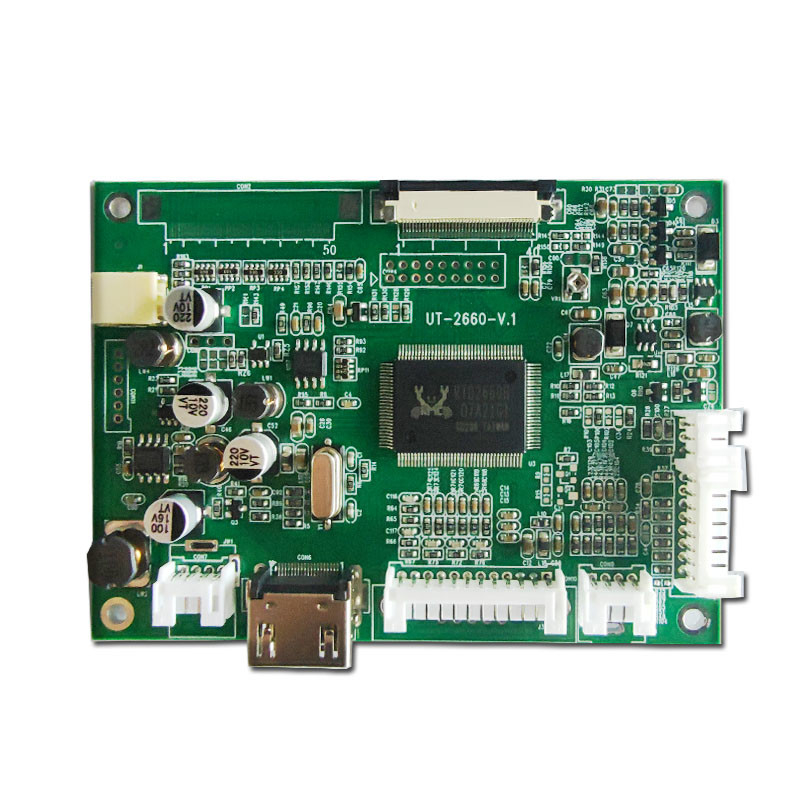

Op maat gemaakte TFT Controller Board HDMI naar LVDS Converter

Productgegevens

Plaats van herkomst: Shenzhen, China

Merknaam: MQ

Certificering: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Modelnummer: 44-07018-IH2

Betaling en verzendvoorwaarden

Min. bestelaantal: 1 stuk

Prijs: Please contact us for latest price

Verpakking Details: Op maat

Levertijd: 1~7 werkdagen

Betalingscondities: T/T, L/C, creditcard, Paypal

Levering vermogen: 5000,0 stuks per dag

Krijg Beste Prijs
Contact opnemen
Specificaties
Markeren:

LVDS TFT controller board

,

HDMI-naar-LVDS-converterbord

,

HDMI TFT Controller Board

Grootte (inch):
7.0
Resolutie:
1024 ((RGB) × 768
Actief gebied (W*H):
96 (H) x70 (V)
Omvang van de contour (W*H*T):
96 ((H) x70 ((V)
Zienhoek ((RLUD)):
IPS
Werktemperatuur:
-10°C+60°C
Grootte (inch):
7.0
Resolutie:
1024 ((RGB) × 768
Actief gebied (W*H):
96 (H) x70 (V)
Omvang van de contour (W*H*T):
96 ((H) x70 ((V)
Zienhoek ((RLUD)):
IPS
Werktemperatuur:
-10°C+60°C
Beschrijving
Op maat gemaakte TFT Controller Board HDMI naar LVDS Converter

Technische parameters van het product

Definitie Beschrijving Definitie Beschrijving
CVBS2 A V 2 signaal in p u t R+ Rood licht
GND Ground GND Ground
CVBS1 AV1 signaal in p u t G+ Groen signaal +
GND Ground GND +Bodem
GND - B+ Blauw signaal +
VS Veld synchronisatie signaal GND Ground
HS Lijnsyncsignaal SDA I2C-kanalen
GND - SCL I2C-kanalen

Productbeschrijving


1. Toepassingsgebied



TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12



LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30, verbinding met EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L,HJ080IA - 01F, TM080TDH01, TM080TDHG01. High-definition 40PIN LCD-display module bestuursbord inspectie



2Beschrijving van de productfunctie



  • Video-signaalinput: HDMI, VGA, CVBS-video-signaalinput wordt ondersteund.
  • Stroominvoer: DC +12V stroominvoer is vereist.
  • OSD-operatie: Multi-functie OSD-operatie is beschikbaar.
  • Afstandsbediening: afstandsbediening is voorzien (optioneel).
  • Automatische uitschakeling: automatische uitschakeling zonder signaal is ingeschakeld.



3. Invoerstandaard voor signaal



  • HDMI: (Algemene versie 1.2)
  • VGA: 1024 * 768 (herhalingspercentage 60 ~ 75)
  • CVBS: 1,0 Vp - p75Ω



4. Werkomgeving



  • Werktemperatuur: -10°C ± +60°C
  • Werkvochtigheid: 90% RH (geen condensatie)


Vragen:
Heb je een HDMI-bord?
Ja, we hebben een HDMI board, en een drive board om Android te ondersteunen.

Heb je een touchscreen?
Ja, capacitieve touchscreen en resistive touchscreen kunnen worden aangepast

Steunt u kleine bestellingen?
Ja, we accepteren kleine testbestellingen.

Hoe zit het met uw naverkoopservice?
De garantieperiode is 12 maanden, berekend vanaf de leveringsdatum. Bij storing als gevolg van kwaliteitsredenen zal ons bedrijf gratis onderhoud of vervanging verlenen indien nodig.
